Elementos Ópticos Holográficos Volumétricos con Aceptación Angular Expandida
Los elementos ópticos holográficos volumétricos (VHOEs) presentan una innovación significativa en el campo de la óptica, especialmente en el desarrollo de dispositivos de realidad aumentada (AR). La patente US11947314B2 describe VHOEs que incorporan múltiples rejillas de Bragg con condiciones de difracción desplazadas, permitiendo así una mayor aceptación angular. Este avance es crucial para mejorar el rendimiento de las aplicaciones de visualización holográfica, como los visores de cabeza y las pantallas de automóviles.
Descripción Técnica de VHOEs
Un VHOE típicamente consiste en una o más capas de películas holográficas que contienen rejillas de Bragg. Estas rejillas son estructuras que permiten la difracción de la luz bajo ciertas condiciones angulares. En el caso de la patente mencionada, se destaca que las rejillas de Bragg tienen una geometría de difracción idéntica, lo que asegura que la luz difractada salga de manera co-lineal, optimizando así la calidad de la imagen proyectada.
Ventajas de Usar VHOEs en Dispositivos AR
El uso de VHOEs en dispositivos AR presenta varias ventajas sobre los elementos ópticos tradicionales, como las rejillas de relieve superficial (SRG). Las SRG pueden desviar casi el 50% de la luz hacia el exterior, lo que afecta la eficiencia de la visualización. En contraste, los VHOEs basados en difracción de Bragg ofrecen una única orden de difracción, eliminando problemas como la separación de colores y la aparición de imágenes fantasma en el campo de visión del usuario.
Limitaciones y Soluciones Innovadoras

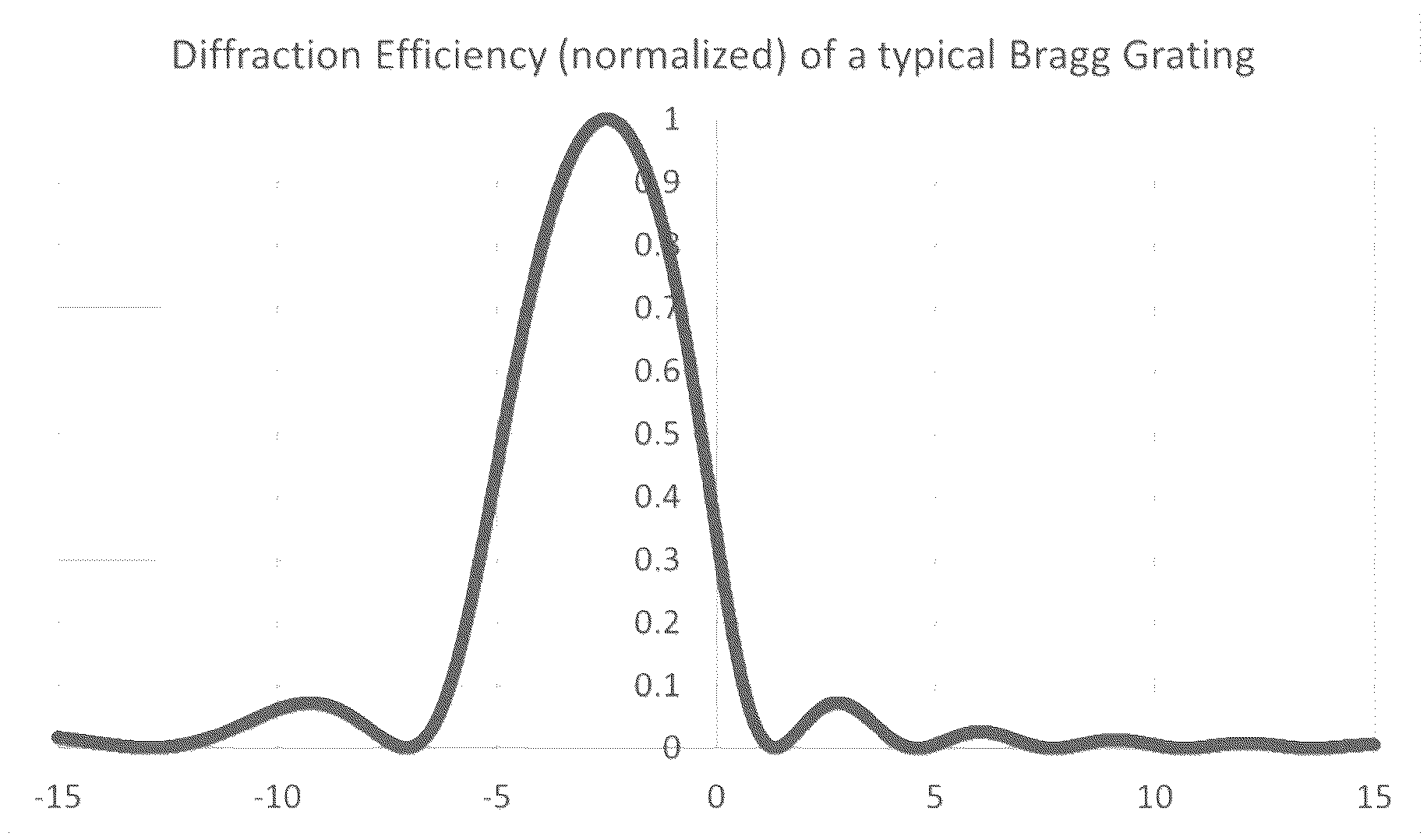

A pesar de sus ventajas, los VHOEs también enfrentan limitaciones, particularmente en cuanto a la eficiencia de difracción que disminuye rápidamente fuera del ángulo de Bragg. La patente sugiere que una forma de expandir el campo de visión (FOV) es mediante la multiplexión de múltiples VHOEs con rangos de aceptación angular diferentes. Sin embargo, esta técnica puede introducir imágenes fantasma si no se gestiona adecuadamente.
Métodos de Fabricación de VHOEs
El proceso de fabricación de los VHOEs con aceptación angular expandida puede incluir el uso de películas fotopolímeras y técnicas de grabado láser. Un método implica grabar varias rejillas de Bragg en una sola película, mientras que otro utiliza múltiples capas de películas para registrar diferentes rejillas. Esta flexibilidad en la fabricación permite ajustar las características de los VHOEs para aplicaciones específicas.
Aplicaciones Futuras
Los avances en la tecnología de VHOEs ofrecen oportunidades emocionantes para el desarrollo de dispositivos de AR más compactos y eficientes. Las aplicaciones potenciales incluyen visores de realidad aumentada más ligeros y delgados, displays de automóviles que proyectan información crítica en el parabrisas, y sistemas de visualización para gafas inteligentes. A medida que la tecnología avanza, se espera que los VHOEs jueguen un papel fundamental en la evolución de la interfaz entre el usuario y la información digital.
Conclusiones sobre el Avance Tecnológico en VHOEs
El avance en los elementos ópticos holográficos volumétricos representa un paso significativo hacia la mejora de la tecnología de visualización. Las múltiples rejillas de Bragg permiten no solo una mejor aceptación angular, sino también una mayor calidad de imagen en dispositivos de realidad aumentada. A medida que esta tecnología continúa evolucionando, es probable que se convierta en una piedra angular para el futuro de la óptica y la visualización holográfica.
Más detalles sobre esta patente se pueden encontrar en el documento de la patente US11947314B2.
